微机控制土工布拉力试验机
产品名称:

微机控制土工布拉力试验机

产品分类: 土工材料专用试验机系列
产品概述:本机可对金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技


一、主要用途

微机控制土工布拉力试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技术监督、质检站所等部门。

微机控制土工布拉力试验机可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破,可检测材料的屈服强度、抗拉(压、弯)强度、延伸率、非比例强度、弹性模量等参数。

控制系统软件采用基于WINDOWS操作系统作为平台,具有运行速度快,界面温和,操作简单等特点,可满足不同材料的试验测量需要。如有特殊要求,软件可定做,并可按用户要求扩展软件功能。

二、测量系统

负荷测量:采用0.05%FS高稳定性、高精度轮辐式拉压传感器,配以高性能的测量放大系统,保证了试验力的高分辨率。

试样变形测量:通过大变形测量系统或电子引申计(小变形测量),采用24位A/D转换单片机采集系统,经计算机控制数据处理,实现试样的变形测量。

位移测量:采用2000P/R高精度光电编码器与精密丝杠同轴转动,通过数字电路实现衡量位移(即上下夹头相对位移)的测量。

三、传动控制系统

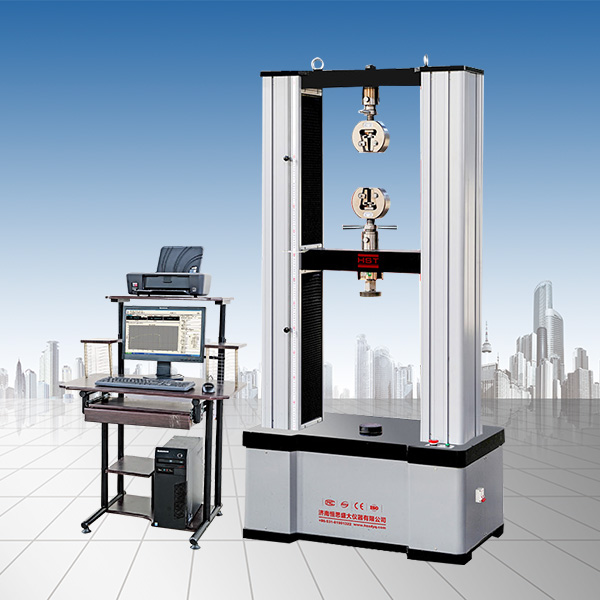

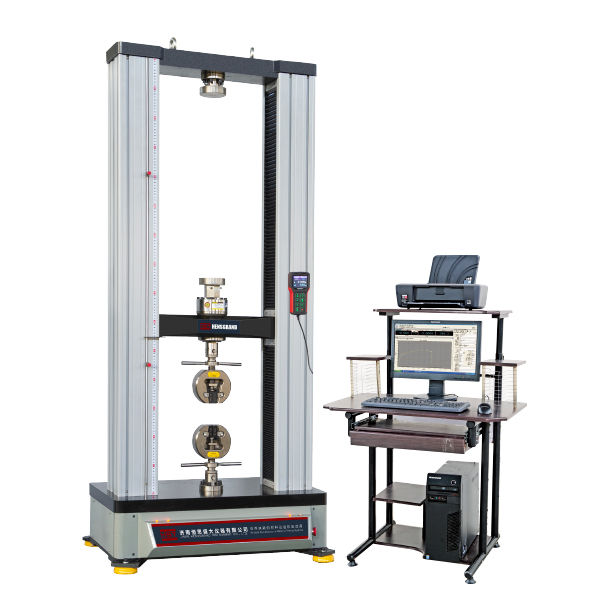

微机控制土工布拉力试验机采用双空间门式结构,上空间拉伸,下空间压缩、弯曲。主机部分由立柱、上横梁、中横梁、工作台组成门式框架,调速系统安装在工作台下部,由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸附具(或压缩、弯曲附具)上下移动,实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。

四、试验力控制系统

微机控制土工布拉力试验机采用计算机结合先进的电子技术、实现标准化、单元化控制,具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据,绘制多种曲线并打印试验报告。

五、保护装置

微机控制土工布拉力试验机具有过载、过流、漏电等保护功能。

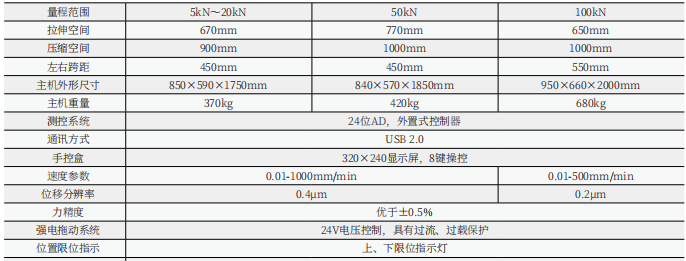

六、技术参数

产品名称
微机控制土工布拉力试验机
产品型号
WDW-5
WDW-10
WDW-20
WDW-50
WDW-100
结构形式
门式结构
试验力(KN)
5
10
20
50
100
试验力级别
1级
试验力测量范围
2%--100%FS
试验力示值相对误差
≤示值的±1%
力分辨率
1/300000
位移测量装置
光电编码器
位移示值相对误差
≤示值的±1%
位移分辨率(mm)
0.01
位移速率调节范围(mm/min)
0.05-500无极调速
0.05-300无极调速
安全保护装置
机械限位保护和软件过载保护
有效拉伸空间(mm)
800
700
650
有效压缩空间(mm)
750
650
600
有效试验宽度(mm)
350
400
450
楔形夹具夹持方式
手动加紧
压缩附具(mm)
压盘直径φ120或定制
主机外形尺寸(mm)
690×380×1650
690×380×1650
690×380×1650
755×355×1780
825×600×1950
主机电源
0.5KW/AC220V±10%
0.5KW/AC220V±10%
0.5KW/AC220V±10%
0.75KW/AC220V±10%
1KW/AC380V±10%
主机重量(KG)
320
320
340
420
560

备注:以上参数仅供参考,详细参数请以真实设备为主!
