数显式土工布拉力试验机(门式)
产品名称:

数显式土工布拉力试验机(门式)

产品分类: 土工材料专用试验机系列

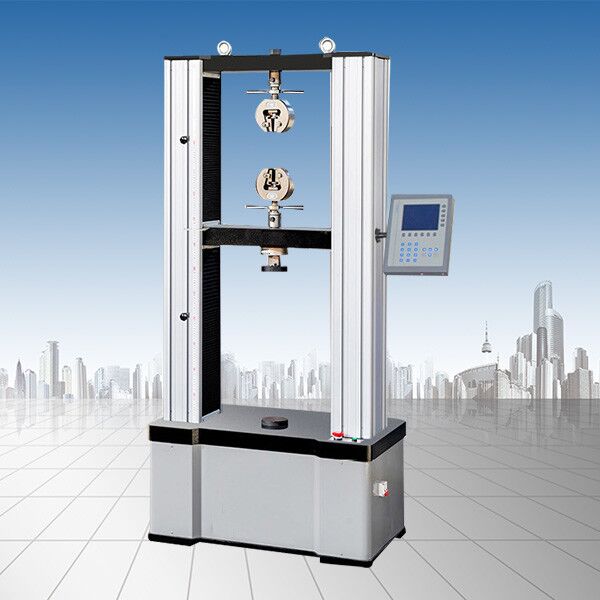

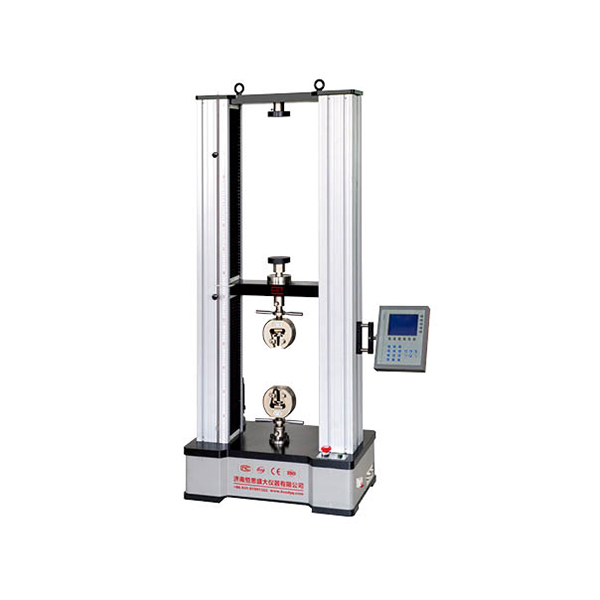

产品概述:该机采用双空间门式结构,上空间拉伸,下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组成门式框架,调速系统安装在工作台下部

一、主机结构

数显式土工布拉力试验机(门式)采用双空间门式结构,上空间拉伸,下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组成门式框架,调速系统安装在工作台下部,由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸附具(或压缩、弯曲附具)上下移动,实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。

二、综合性测试平台

数显式土工布拉力试验机(门式)以单片机作为硬件平台,准确实时采集处理数据,测控界面温和、直观层次分明清晰、操作简单等特点。

三、试验力测量

负荷测量:选用高精度轮辐式负荷传感器,配以高性能的测量放大系统,保证了试验力的高分辨率。可根据用户需求配置多个传感器,实现试验力宽范围的测量。

位移测量:采用2000P/R高精度光电编码器与精密丝杠同轴转动,通过数字电路实现衡量位动力控制系统采用全数字伺服控制器,控制高性能的伺服电机驱动同步齿形带,带动两对高精度无间隙的精密丝杠传动,具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。

四、变形测量系统

数显式土工布拉力试验机(门式)可根据试验标准的要求来选配大变形测量系统

五、保护装置

根据不同的试验,可调节限位保护开关位置,最有效防止夹具对撞。具有过载、过流、漏电等保护功能。

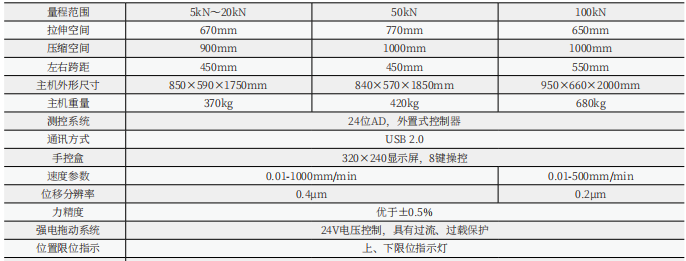

六、技术参数

产品名称
数显式土工布拉力试验机(门式)
产品型号
WDW-5S
WDW-10S
WDW-20S
WDW-50S
WDW-100S
结构形式
门式结构
试验力(KN)
5
10
20
50
100
试验力级别
1级
试验力测量范围
2%--100%FS
试验力示值相对误差
≤示值的±1%
力分辨率
1/500000
位移测量装置
光电编码器
位移示值相对误差
≤示值的±1%
位移分辨率(mm)
0.01
位移速率调节范围(mm/min)
0.05-500无极调速
安全保护装置
机械限位保护和软件过载保护
有效拉伸空间(mm)
650
有效压缩空间(mm)
600
有效试验宽度(mm)
350
350
350
400
450
楔形夹具夹持方式
手动加紧/液压自动加紧
压缩附具(mm)
压盘直径φ120或定制
主机外形尺寸(mm)
690×380×1650
690×380×1650
690×380×1650
755×355×1780
825×600×1950
主机电源
0.5KW/AC220V±10%
0.5KW/AC220V±10%
0.5KW/AC220V±10%
0.75KW/AC220V±10%
1KW/AC380V±10%
主机重量(KG)
320
320
340
420
560

备注:以上参数仅供参考,详细参数请以真实设备为主!
