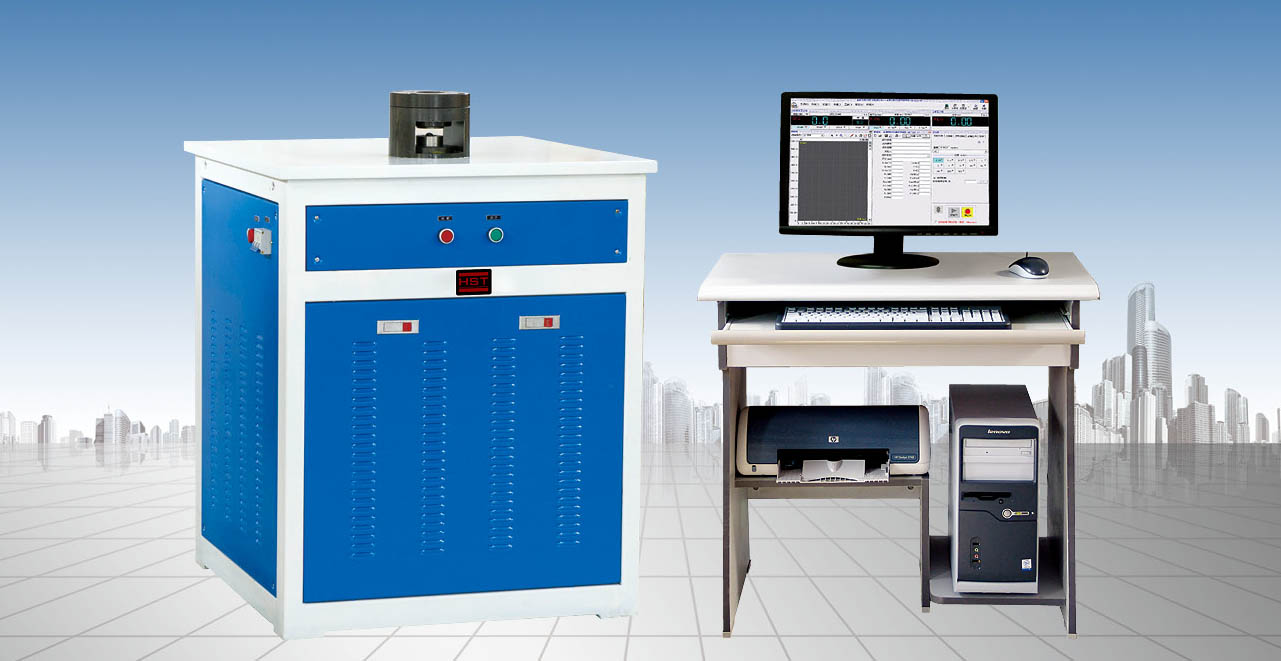

微机控制自动杯突试验机 (双交流伺服电机控制)
产品名称:

微机控制自动杯突试验机 (双交流伺服电机控制)

产品分类: 杯突试验机
产品概述:本杯突试验机主要用于金属薄板和薄带的工艺性能试验,检验薄板和薄带的塑性变形性能。满足国标GB T 4156-2007《金属材料薄板和薄带埃里克森杯突试验》的要求。


一、设备名称:微机控制自动杯突试验机 (双交流伺服电机控制)

二、设备型号:GBW-60Z

三、设备用途、功能简述:
本杯突试验机主要用于金属薄板和薄带的工艺性能试验,检验薄板和薄带的塑性变形性能。满足国标GB/T 4156-2007《金属材料薄板和薄带埃里克森杯突试验》的要求。
采用是交流伺服电机电子夹紧试样、交流伺服电机电子冲压;试样出现裂纹自动停车,易于观察裂纹;有峰值记忆功能,即冲压力、变形深度自动记忆;翻转式夹具,冲头及试样更换、装卸方便。
型为微机控制自动杯突试验机,PC微机操作控制,根据预先设定的程序和数据,自动完成夹紧、冲压、测量、计算、停车等。还可根据GB5125-1985《有色金属冲杯试验方法》做冲杯试验,检验有色金属薄板的各向异性。
四、主要技术指标:
规格型号 GBW-60Z
可试钢板厚度 标准杯突试验0.1-3mm,
板材宽度 100mm
冲头行程 60mm
夹紧活塞行程 19-21mm
冲杯负荷 60kN
夹紧负荷 0-25kN任意设定
模具规格 标准冲头直径:Φ20±0.05mm,标准垫模孔径:Φ33±0.1mm
标准压模孔径:Φ27±0.05mm;(非标定做)
分辨率 0.01mm
显式方式 PC屏显
显示内容 夹紧负荷、冲压负荷、位移及杯突值、速率,绘力-位移曲线
控制方式 计算机自动实现试验过程
结构特点 双交流伺服加载、旋转式拉线编码器测量位移量
