WDW-20D/20KN/2吨微机控制电子万能试验机
产品名称:

WDW-20D/20KN/2吨微机控制电子万能试验机

产品分类: 微机控制电子万能试验机
产品概述:WDW-D系列台式微机控制电子万能试验机具有结构紧凑、简单易用等特点,可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机中横梁采用高精度的导杆导向,具有很高的刚性

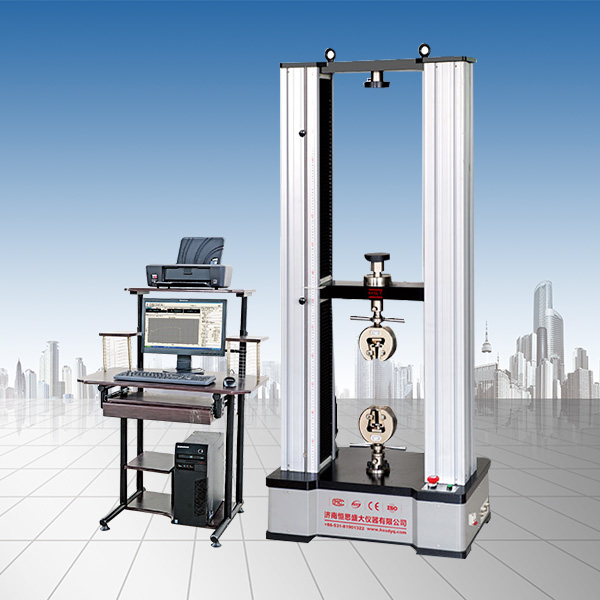

WDW-20D微机控制电子万能试验机产品简介
WDW-D系列台式微机控制电子万能试验机具有结构紧凑、简单易用等特点,可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机中横梁采用高精度的导杆导向,具有很高的刚性和良好的线性运动特性。丰富的夹具工装、载荷力传感器、变形测量传感器等附件,几乎可以满足客户所有需求。配套的灵活易用的试验软件,使用户试验过程更加轻松。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。
WDW-20D微机控制电子万能试验机设备特点
主机特点
高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;
超大的试验宽度,限度满足客户需求;
台湾交流伺服电机驱动,精度高,响应快;
高精度传感器,精度高,稳定性好。
中横梁采用四根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;
控制器特点
力、变形的测量分辨率达到满量程的1/300000;
AD采样频率可高达300Hz;
基于高端工控领域的SOC高端微处理器作为系统平台,集测量、控制于一体,功能更强大,性能更稳定;
采用力、变形、位移三闭环全数字控制,控制环之间自动切换,且平稳过渡。控制算法采用先进的神经元自适应PID控制算法,无需繁琐的PID参数设置,初学者也能轻松完成专业试验任务;
4路24bit A/D高精准数据采集通道配合先进的数字滤波技术,采集数据更加准确、稳定、可靠;
2路高速光电编码器(5MHz)信号采集通道,可选用更多输出光码信号的测量附件;
采用10M以太网做为数据接口,方便扩展各种测量附件;
采用超大规模可编程数字集成电路设计,体积小,功耗低、发热少,工作特性更稳定可靠。
软件特点
试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求,又能够满足科研院所深入研究材料性能所需的个性化试验要求。

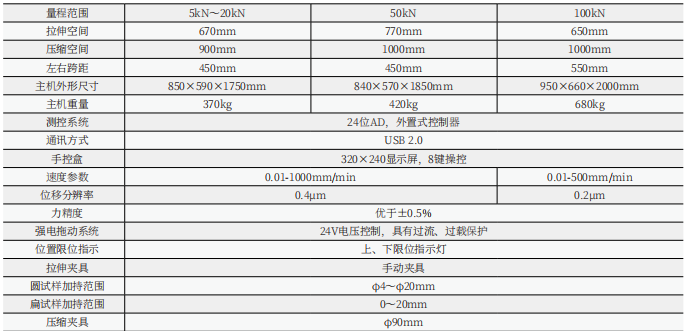

WDW-20D微机控制电子万能试验机技术指标:
型号 WDW-20D
试验力 20kN
试验机级别 1级
试验力测量范围 2%~100%FS
试验力示值相对误差 ±1%以内
试验力分辨力 1/300000FS
横梁位移示值相对误差 ±0.5%以内
位移分辨力 0.001mm
横梁速度调节范围 0.001~1000 mm/min
横梁速度相对误差 ≤设定值的±1%
有效试验宽度 400mm
有效拉伸空间 800mm(标准机型,可按需求定制)
