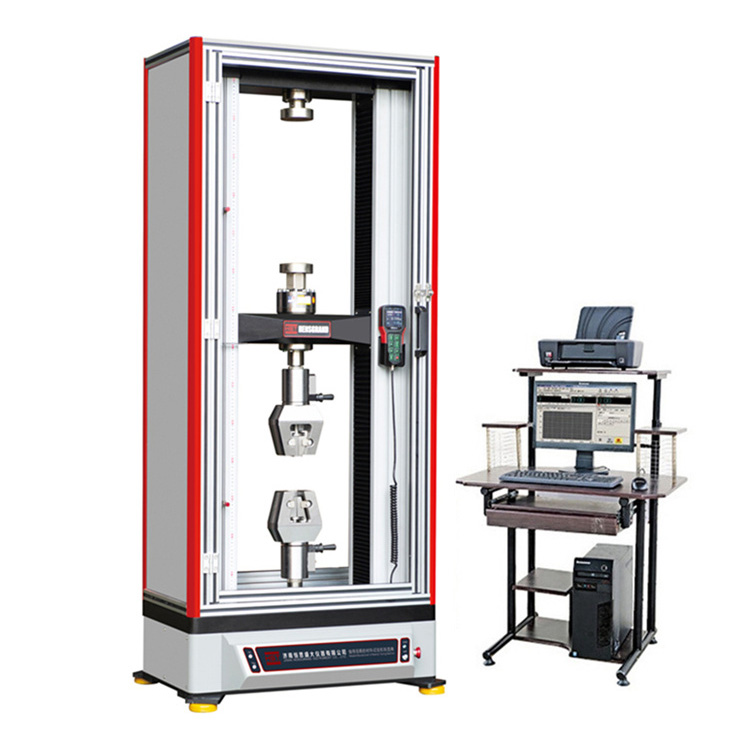

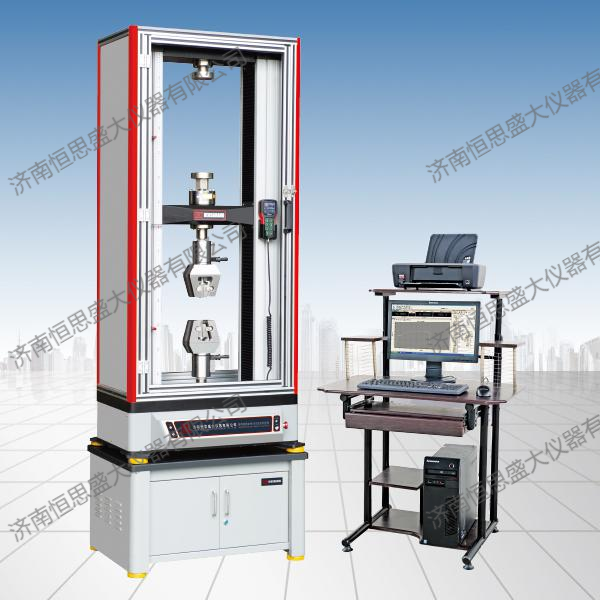

UTM5305微机控制电子万能试验机
产品名称:

UTM5305微机控制电子万能试验机

产品分类: 微机控制电子万能试验机
产品概述:本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。选配对应夹具后可完成对金属或非金属材料的拉伸、压缩、弯曲、剪切、剥离等类型的试验;采用高精度测力传感器、高分辨率位移传感器确保精准测量;具有等速率加荷、等速率变形、等速率位移等闭环控制。

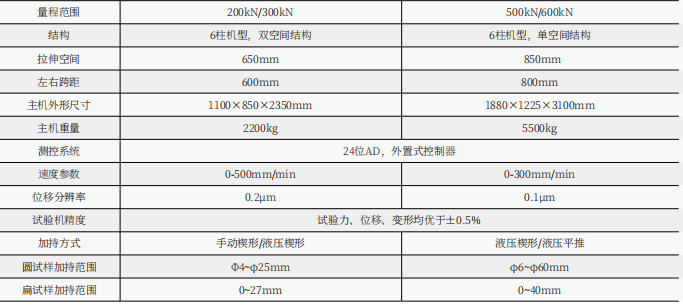

主要技术参数:

一)测量参数

v 试验机(kN):300;

v 试验机级别:0.5级;

v 试验力有效测量范围:0.4%-100%F.S;

v 试验力测量精度:优于≤±0.5%;

v 位移测量分辨力:0.02μm;

v 位移测量精度:优于≤±0.5%;

v 电子引伸计测量范围:0.4%-100%FS;

v 电子引伸计测量精度:优于≤±0.5%;

)控制参数:

v 力控控制速度范围:0.001%~5%FS/s;

v 力控速度控制精度:0.001%~1%FS/s时优于≤±0.5%;1%~5%FS/s时优于≤±0.2%;

v 力控保持精度:≤±0.1F.S;

v 变形控控制速度范围:0.001%~5%FS/s;

v 变形控速度控制精度:0.001%~1%FS/s时优于±0.5%;1%~5%FS/s时优于±0.2%;

v 变形控保持精度:≤±0.02F.S;

v 位移控制速度范围:500mm/min;

v 位移控速度控制精度:≤±0.2%;

v 位移控保持精度:≤±0.02mm;

v 控制方式:力闭环控制、变形闭环控制、位移闭环控制;

(三)主机参数:

v 立柱数:6柱(4立柱、2丝杠);

v 压缩空间(mm):1100;

拉伸间距(mm):700;

v 有效跨距mm):600;

v 工作台尺寸(mm):1050×660;

v 主机外形尺寸(mm):1102*870*2395;

v 主机重量(kg):1800;

v 功率、电压、频率:2kW/380V/50Hz;

附具参数:

v 夹紧方式:手动夹紧;

v 圆试样夹持范围(mm):Φ4-Φ9Φ9-Φ18;Φ18-Φ27;

v 板试样夹持厚度(mm):0-9;9-18;18-27;

v 上下压板尺寸(mm):Φ160。

设备清单:

(一)主机部分

项 目

数量

备注

工作台

1件

45号钢、数控精密加工

双凸型十字头移动横梁

1件

45号钢,数控精密加工

横梁

1件

45号钢,数控精密加工

主机底板

1件

Q235-A,数控精密加工

滚珠丝杠

2根

轴承钢,精密挤压

支撑立柱

4根

精密挤压,表面高频、电镀、抛光

交流伺服电机、交流伺服驱动器

1套

日本松下

行星齿轮减速机

1台

日本“shimpo”

同步带/同步带轮

1条

宁波“Sables

)测控电气部分

项 目

数量

品牌/备注

外置式测控系统

1套

济南恒思盛大多通道、高精度

电子万能试验机测控软件

1套

济南恒思盛大内置200多种试验标准

外置式手持控制盒

1支

济南恒思盛大,试验力、位移、速度显示

设备运行拖动系统

1套

济南恒思盛大,具有过流等保护功能

高精度轮辐式负荷传感器

1只

美国“chcontech”

高精度位移传感器

1只

日本松下

计算机/打印机

各1台

HP台式机,HP打印机

)随机附件部分

项  目

数量

备注

专用楔形拉伸夹具

1套

旋转夹紧型

圆试样齿块

1套

Φ4~φ27mm,硬度HRC58~HRC62

扁试样齿块

1套

0~18mm,硬度HRC58~HRC62

专用压缩附具

1套

Φ160mm,淬火处理52-55HRC

铝合金全封闭防护

1套

四面双开

工作台橡胶台面

1套

耐油,耐磨

设备调平装置

1套

Φ160mm减震垫铁

弯曲夹具(选配)

1套

压辊/支棍直径(mm):Φ30

支辊宽度(mm):160
