WDW-30(E)/30KN/3吨微机控制电子万能试验机
产品名称:

WDW-30(E)/30KN/3吨微机控制电子万能试验机

产品分类: 微机控制电子万能试验机
产品概述:一、设备概述:WDW-E系列微机控制电子万能试验机根据GB T2611-2007《试验机通用技术要求》和GB T16491-2008《电子式万能试验机》标准制造。




WDW-30(E)/30KN/3吨微机控制电子万能试验机

 产品简介

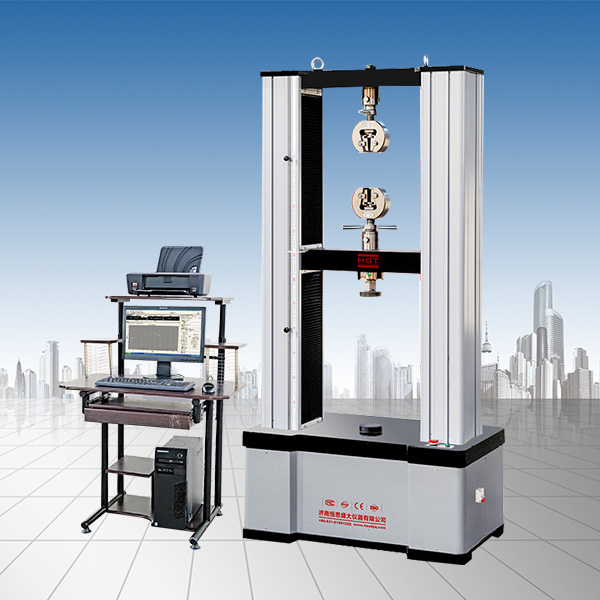

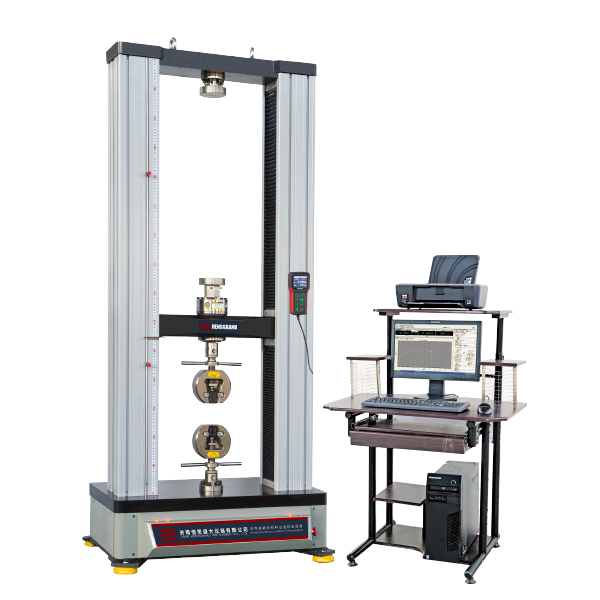

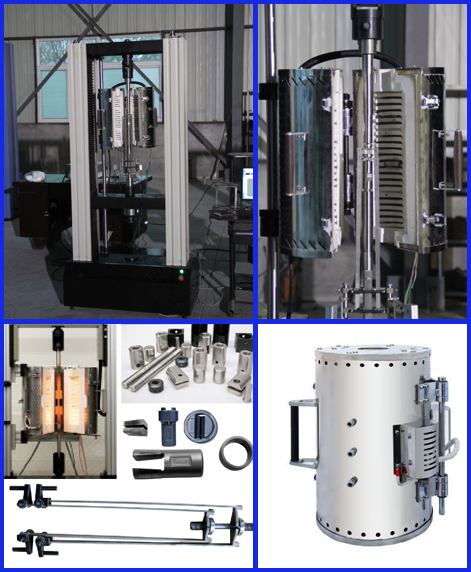

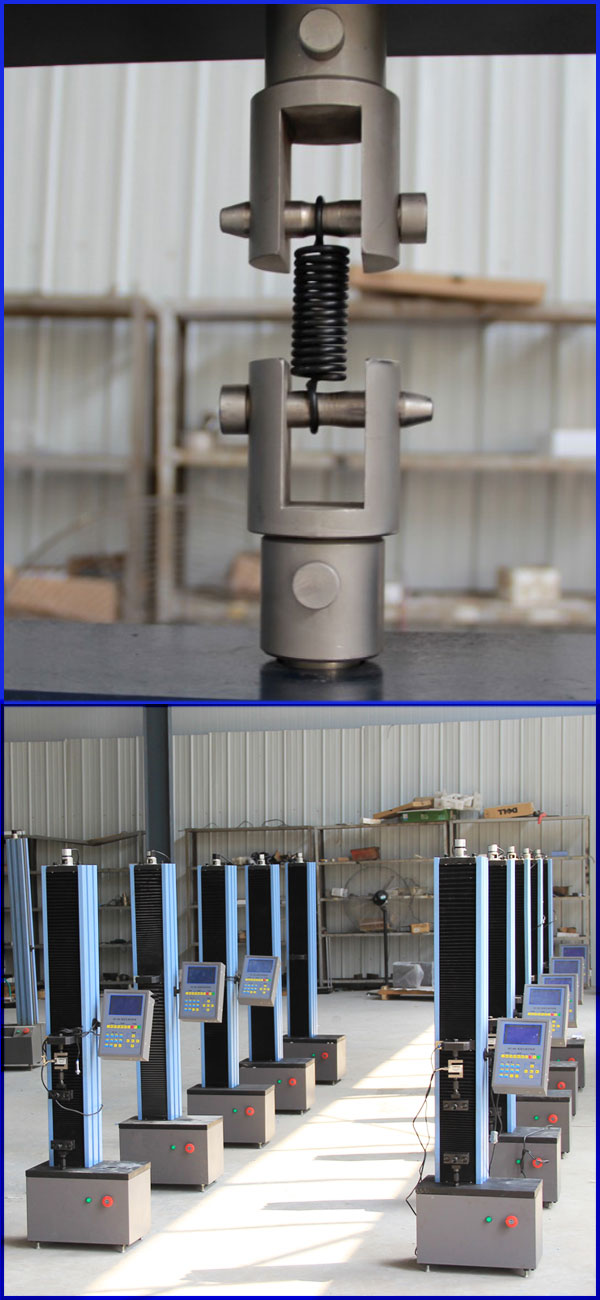

WDW-E系列落地式微机控制电子万能试验机具有结构紧凑、简单易用等特点,可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机中横梁采用高精度的导杆导向,具有很高的刚性和良好的线性运动特性。丰富的夹具工装、载荷力传感器、变形测量传感器等附件,几乎可以满足客户所有需求。 配套的灵活易用的试验软件,使用户试验过程更加轻松。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。
 设备特点
Ø 主机特点
 高精度滚珠丝杠副使传动更加平稳整机刚性高,运行平稳;
 超大的试验宽度,限度满足客户需求;
 日本进口交流伺服电机驱动,精度高,响应快;
 美国进口高精度传感器,精度高,稳定性好。
 中横梁采用四根导杆和石墨自润滑套导向,强壮的导向光杠增加设备的横向刚性,确保横梁线性运动。它能够使十字街头精确对齐,减少测量数据的差异,产生良好的整体精度;
Ø 控制器特点
 力、变形的测量分辨率达到满量程的1/300000;
 AD采样频率可高达300Hz;
 基于高端工控领域的SOC高端微处理器作为系统平台,集测量、控制于一体,功能更强大,性能更稳定;
 采用力、变形、位移三闭环全数字控制,控制环之间自动切换,且平稳过渡。控制算法采用先进的神经元自适应PID控制算法,无需繁琐的PID参数设置,初学者也能轻松完成专业试验任务;
 4路24bit A/D高精准数据采集通道配合先进的数字滤波技术,采集数据更加准确、稳定、可靠;
 2路高速光电编码器(5MHz)信号采集通道,可选用更多输出光码信号的测量附件;
 采用10M以太网做为数据接口,方便扩展各种测量附件;
 采用超大规模可编程数字集成电路设计,体积小,功耗低、发热少,工作特性更稳定可靠。
Ø 软件特点:
试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求,又能够满足科研院所深入研究材料性能所需的个性化试验要求。

 主机标准配置

配置名称 配置型号或说明 数量
主机 落地式主机 一台
交流伺服电机 日本进口 一台
交流伺服驱动器 日本进口 一套
滚珠丝杠 台湾ABBA 一套
控制器 HST DTC-350 (基于高端SOC微处理器,全数字闭环电气系统) 一套
负荷传感器 美国进口 一台
中文版试验软件 TestPilot_MAXTEST 一套
负荷传感器 50KN 一支
拉伸夹具 X204 一套
压缩夹具 YS204 一付
电子引伸计 标距50mm;变形量10mm 选配
大变形引伸计 DBX-10 选配
计算机 联想主流配置 一台
打印机 HPA4彩色喷墨打印机 一台


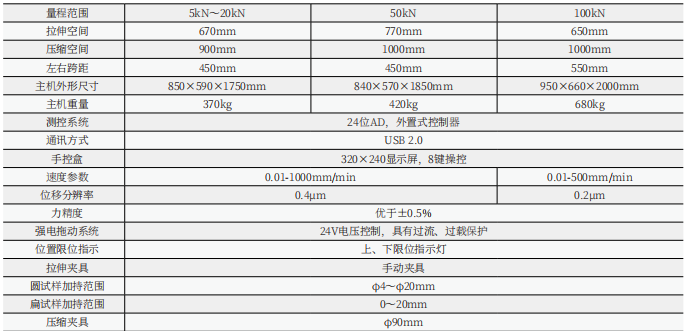

 技术指标

型号 WDW-50E
试验力 50kN
试验机级别 0.5级
试验力测量范围 0.2%~100%FS
试验力示值相对误差 ±0.5%以内
试验力分辨力 1/300000FS
横梁位移示值相对误差 ±0.50%以内
位移分辨力 0.001mm
横梁速度调节范围 0.001~500 mm/min
横梁速度相对误差 ≤设定值的±0.5%
有效试验宽度 400mm
力控速率调节范围 0.005%~0.5%FS/ S
力控速率相对误差 ±0.5%以内
变形控制速率调节范围 0.02%-5%FS/ S
变形控制速率相对误差 速率小于0.05%FS时,2%FS/ S以内;
速率大于0.05%FS时,0.5%FS/ S以内;
恒力、恒变形、恒位移控制范围 0.5%~100%FS;
恒力、恒变形、恒位移控制精确度 设定值≥10%FS时,设定值的±0.1%以内;
设定值<10%FS时,设定值的±1%以内
有效拉伸空间 700mm(标准机型,可按需求定做)
宽度 775mm
深度 660mm
高度 1740mm
电源 220V±10%;750W
