微机屏显式钢绞线拉力试验机
产品名称:

微机屏显式钢绞线拉力试验机

产品分类: 屏显式钢绞线拉力试验机
产品概述:LEW系列微机屏显钢绞线拉力试验机主要用于对预应力钢绞线进行拉抗强度测试和分析。试验操作和数据处理负荷GB T5224-2003《预应力混凝土钢绞线》的要求。

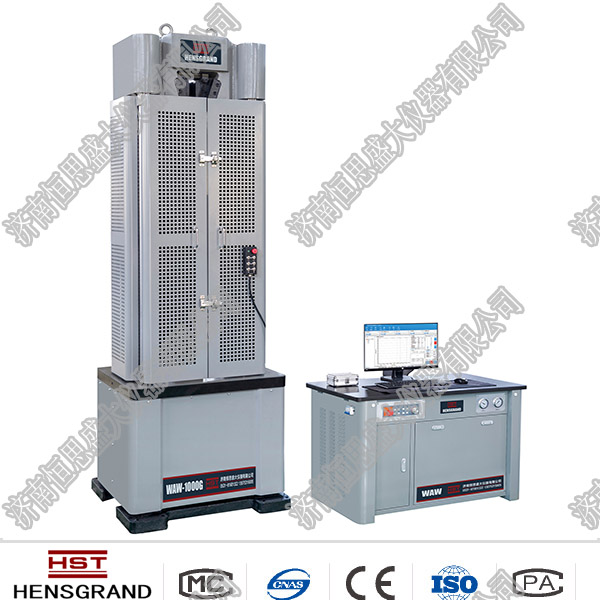

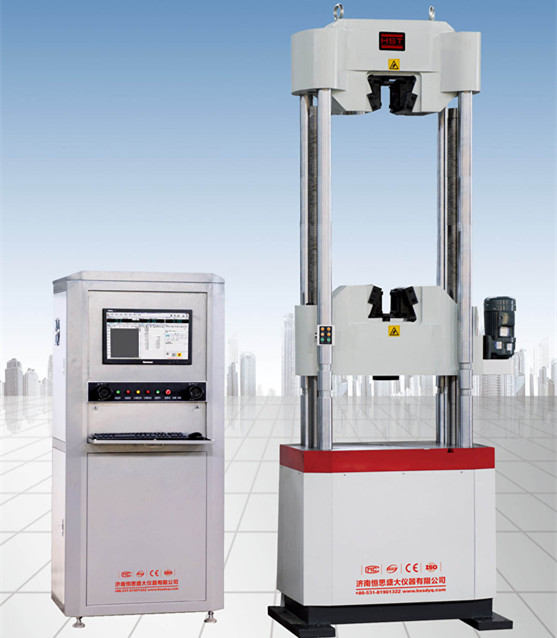

如图所示产品,为济南恒思盛大仪器有限公司生产的微机屏显式钢绞线拉力试验机,以下则是我们为您介绍的微机屏显式钢绞线拉力试验机的详细相关情况。如果您对此产品感兴趣,欢迎您来电咨询我们,电话:0531-81901322。



一、简介

该系列微机屏显式钢绞线试验机,主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。



二、方案描述

1、主机

本机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方,压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。

2、传动系统

试验空间的调整通过中横梁移动来实现,中横梁升降采用链条传动。

3、钳口部分夹持特点

3.1特制超厚钳口座使钢绞线在拉伸时完全包含在钳口座体内从而保证钢绞线试样在中间断裂。

3.2特质高硬度(HRC68-70)加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧,使试样夹持更牢靠不易打滑。

3.3在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入致使钳口座斜面划伤报废的现象,使夹持过程更顺滑、夹持更牢靠。

4、安全保护装置

4.1当试验力超过每档试验力的2%-5%时,过载保护,停机。

4.2当活塞升起达到上极限位置时,行程保护,油泵电机停机。

4.3外围有安全防护网,防止试验过程中试样外冲。



三、技术参数

产品型号
LEW-500D
LEW-600D
LEW-1000D
试验力
500 kN
600 kN
1000 kN
结构形式
四立柱双丝杠油缸下置
试验机级别
1级/0.5级(选配)
试验力测量范围
2%-100%FS/0.4%-100%(选配)
试验力示值相对误差
优于示值的±1%
力分辨率
1/300000
变形测量装置
电子引伸计
引伸计标距
50mm
变形测量范围
0-15mm
变形有效测量范围
2%~100%FS
变形分辨率
变形的1/300000
变形示值相对误差
优于示值的±0.5%
位移测量装置
拉线式光电编码器
位移测量范围
0~250mm
位移示值相对误差
优于示值的±1%
位移分辨率
0.01mm
活塞移动速度
70mm/min
横梁调整速度
120mm/min
油缸活塞行程
250mm
拉伸空间
1000mm(可增大)
1000mm(可增大)
1000mm(可增大)
立柱间距
540 mm
650 mm
控制方式
手动加载
夹紧方式
液压自动夹紧
圆试样夹持直径
Φ13-φ40mm
φ13-φ40mm
φ14-φ45mm
钢绞线夹持直径
φ9.2-φ12.7mm,φ12.7-φ15.24mm
扁试样夹持厚度
0-35mm
0-40mm
上下压盘尺寸
204×204mm
外形尺寸
主机(mm)
700×600×2250

700×600×2250

800×650×2400
油源(mm)
960×630×900
整机重量
3000 kg
3000 kg
4500kg
供电电源
380V±10%/50Hz/三相五线制

备注:以上参数仅供参考,详细参数请以真实设备为主!
