LMS-1000D数显式矿用锚杆(锚索)拉力试验机
产品名称:

LMS-1000D数显式矿用锚杆(锚索)拉力试验机

产品分类: 锚杆锚索拉力试验机
产品概述:LMS系列数显式矿用锚杆(锚索)拉力试验机主要用于锚杆、锚索、树脂锚杆的破断性试验及承载力试验。本机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方,压缩、

济南恒思盛大仪器有限公司(http://www.hssdyq.com/)是一家专业从事微机控制电子万能试验机人造板万能试验机弹簧拉压试验机等设备研发和制造的公司。如图所示产品,为济南恒思盛大仪器有限公司生产的LMS-1000D数显式矿用锚杆(锚索)拉力试验机,以下则是我们为您介绍的LMS-1000D数显式矿用锚杆锚索拉力试验机的详细相关情况。如果您对此产品感兴趣,欢迎您来电咨询我们,电话:0531-81901322。



一、设备名称:数显式矿用锚杆(锚索)拉力试验机

二、型号:LMS-1000B

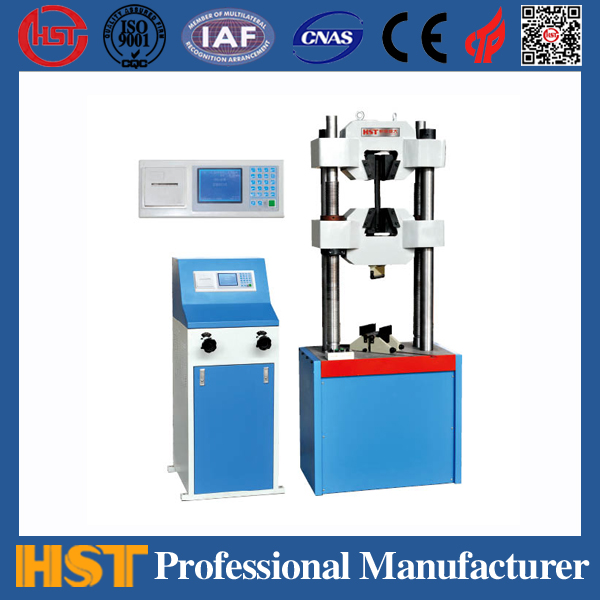

三、产品图片:



四、产品概述:

LMS系列数显式矿用锚杆(锚索)拉力试验机主要用于锚杆、锚索、树脂锚杆的破断性试验及承载力试验。

本机由四立柱双丝杠油缸下置式主机及油源控制柜组成。拉伸空间位于主机上方,压缩、弯曲试验空间位于主机下方即中横梁和工作台之间。试验空间的调整通过中横梁移动来实现,中横梁升降采用链条传动。

本机试验过程采用液压手动加荷、传感器测力、数显表屏幕实时显示力、具有自动存储、打印功能。试验完成后自动求取材料的力、抗拉强度试验结果。

五、产品特点:

本机配有符合MT 146.2-2011、MT942-2005等标准的专用拉伸辅具及压缩辅具,可满足螺纹钢拉伸试验、锚杆拉伸试验、锚固力拉伸试验、钢绞线拉伸试验、锚索拉伸试验、锚杆用托盘压缩试验。

六、技术参数:

6.1、试验力:1000kN;

6.2、试验机等级:1级;

6.3、试验力分档:全程不分档等效四档(全程分辨率不变);

6.4、试验力有效测量范围:2%~100%FS;

6.5、试验力测量准确度:优于示值的±1%;

6.6、油缸行程:150mm;

6.7、拉伸压缩空间:试样及夹具装夹完毕后剩余移动或拉伸尺寸为≥250mm;

6.8、立柱中心间距:650mm;

6.9、螺纹钢及锚固力拉伸辅具夹持直径:Φ13~Φ50mm;

6.10、钢绞线拉伸辅具加持直径:标配15.2mm,其它规格定制

6.11、上下压盘尺寸:Φ160mm;

6.12、活塞移动速度:70mm/min;

6.13、下横梁调整速度:120mm/min;

6.14、供电电源:380V±10%/50Hz;油泵电动机功率1.5kW;横梁上下移动电动机功率0.75kW;

6.15、主机重量:3600kg;

6.16、油源控制柜重量:120kg。

七、设备配置:

7.1、  1000KN四立柱双丝杠油缸下置式主机一台;

7.2、  油源控制柜一套;

7.3、  高精度压力传感器一支;

7.4、  试验专用辅具配置:

7.4.1、螺纹钢及锚固力拉伸试验专用辅具一套;

7.4.2、锚杆拉伸专用辅具一套;

7.4.3、15.2mm钢绞线拉伸专用辅具一套,其它规格选配;

7.4.4、锚索拉伸专用辅具一套

7.4.5、Φ160mm锚杆用托盘压缩专用压缩辅具一套

7.5、  HST人机对话式试验机专用高性能数显测试系统一套;

7.6、  微型打印机一台。

八、功能介绍:

8.1、全系统无电位器等可调器件,用户使用方便;

8.2、系统全数字设计,精度高、稳定、安全;

8.3、系统采用数字调零和参数标定;

8.4、试验结束后,系统自动求取试验结果;

8.5、显示方式简单明了,易于操作;

8.6、显示方式:试验过程动态实时显示试验力、加载速度、峰值、试验曲线同时实时在液晶屏幕上显示;

8.7、限位保护:具有程控和机械两级限位保护功能;

8.8、过载保护:当负荷超过额定值的3~5%时设备自动停止工作;

8.9、通过网络可以查询、打印、浏览试验数据。

备注:以上参数仅供参考,详细参数请以真实设备为主!
