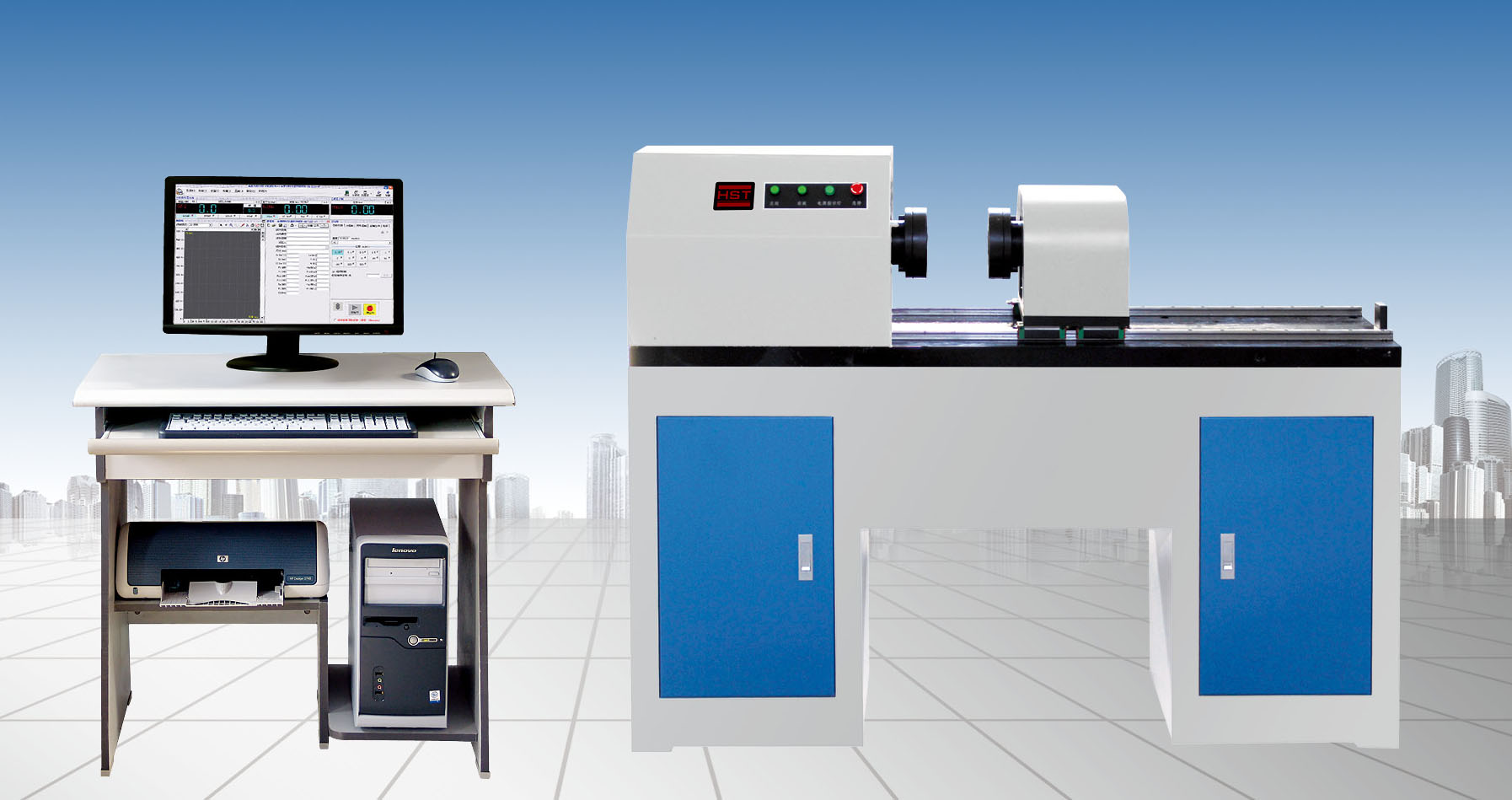

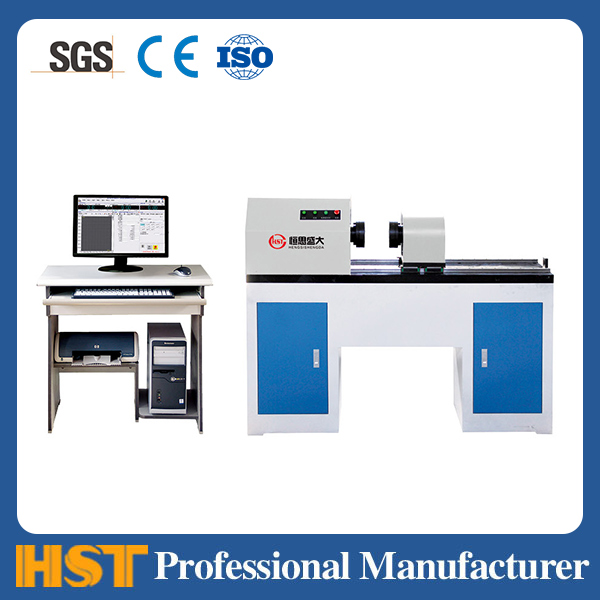

本试验机加载由计算机控制日本进口交流伺服控制系统,通过交流伺服电动机,摆线针轮减速机带动主动夹头旋转加载,扭矩和扭角检测采用高精度扭矩传感器和光电编码器,计算机动态显示试验扭角扭矩曲线,加载速率,试验力峰值等。检测方法符合GB10128-88金属室温扭转试验方法的要求。本试验机主要用于对金属材料或非金属材料进行扭转试验,也可以对零部件或构件进行扭转试验,是航空航天,建材行业,交通运输,科研部门,各类大专院校和工矿企业力学实验室用来测定材料扭转性能必备的检测仪器。
性能指标
产品名称
|
微机控制材料扭转试验机
|
||||
产品型号
|
NDW-500
|
NDW-1000
|
NDW-2000
|
NDW-3000
|
NDW-5000
|
试验力N/m
|
500
|
1000
|
2000
|
3000
|
5000
|
试验机级别
|
1级
|
||||
试验力测量范围
|
2%-100%FS
|
||||
扭矩力值相对误差
|
≤示值的±1%
|
||||
力分辨率
|
1/200000
|
||||
扭转角度测量装置
|
光电编码器
|
||||
扭转角度示值相对误差
|
≤示值的±1%
|
||||
扭转角度分辨率(°)
|
0.05-999.9°/min无级调速
|
||||
扭转速度相对误差
|
≤示值的±1%
|
||||
控制方式
|
速度控制
|
||||
数据采集出来方式
|
计算机自动采集处理数据、打印标准报表格式、具有历史可查功能
|
||||
安全保护装置
|
机械限位保护和软件过载保护
|
||||
两夹头件间距(mm)
|
300
|
550
|
600
|
650
|
|
试验机外罩
|
全喷塑处理
|
||||
主机外形尺寸(mm)
|
1200x390x1169
|
1420x390x1169
|
1470x390x1200
|
1924x690x1512
|
|
主机电源
|
0.5kW/AC220V±10%
|
1kW/AC220V±10%
|
1.5kW/AC220V±10%
|
5kW/AC220V±10%
|
|
主机重量(Kg)
|
340
|
580
|
860
|
2150
|
