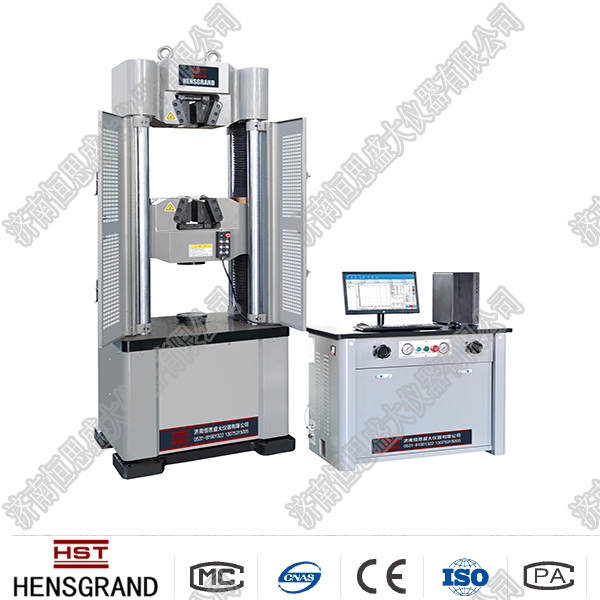

30吨/300KN微机控制液压万能试验机WEW-300D
产品名称:

30吨/300KN微机控制液压万能试验机WEW-300D

产品分类: 微机屏显式液压万能试验机
产品概述:本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。可实现对金属或非金属材料的拉伸、压缩、弯曲、剪切等类型的试验,可自动求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,手动控制完成试验过程。

一、产品用途

本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。可实现对金属或非金属材料的拉伸、压缩、弯曲、剪切等类型的试验,可自动求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,手动控制完成试验过程。

本机测试精准,功能强大,操作方便,稳定可靠。广泛适用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等行业进行精密性的材料研究、材料分析、材料开发和质量控制。可以进行材料或产品的工艺合格性能验证试验。

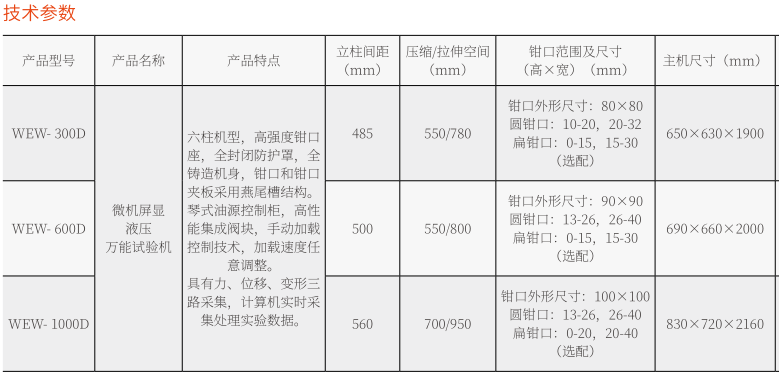

二、主要技术参数

(一)主机参数:

v 立柱数:6柱(4立柱、2丝杠);

v 压缩/拉伸间距(mm):550/780;

v 立柱中心间距(mm):485;

v 立柱直径(mm):φ60;

v 丝杠螺距(mm):Tr70×8;

v 工作台尺寸(mm):725×565×65;

v 工作台距地面垂直高度(mm):650;

v 活塞直径(mm):Φ130;

v 活塞行程(mm):250;

v 加荷速率范围:0.02%-2%FS;

v 活塞空载移动速度(mm/min):300;

v 横梁调整速度(mm/min):约220;

v 横梁移动电机功率(kW): 0.4。

(二)测参数:

v 试验力(kN):300;

v 试验机级别:1级;

v 手动位移控制速度范围:0~300mm/min;

v 试验力有效测量范围:2%-100%F.S;

v 试验力分辨力:满量程的1/500000(全量程只有一个分辨力,不分档);

v 试验力测量精度:优于≤±1%;

v 位移测量分辨力:0.01mm;

v 位移测量精度:优于≤±0.5%;

v 变形测量范围:1%-100%FS;

v 变形测量分辨力:满量程的1/500000(全量程只有一个分辨力,不分档);

v 变形测量精度:优于≤±0.5%。

液压随动油源参数:

v 主系统系统压力(Mpa):25;

v 油泵流量(L/min):4;

v 滤油器滤油精度(μm):10;

v 主油泵电机功率(kW):2.2;

v 操作台面距地面高度(mm):780;

v 操作台面材质及颜色:实心理化板,黑色;

v 油箱容积(L):50。

附具参数:

v 夹紧方式:内置楔型液压自动夹紧;

v 钳口外形尺寸(mm):高80×宽80;

v 圆试样夹持范围(mm):Φ10-Φ20;Φ20-Φ32;

v 板试样夹持厚度(mm):0-15,15-30;

v 板试样夹持宽度(mm):80;

v 上下压板尺寸(mm):Φ160。

整机参数:

v 主机外形尺寸(mm):745×685×1900;

v 油源外形尺寸(mm):1000×600×780;

v 整机重量(kg):约1450;

v 功率(kW):2.75;

v 电源:三相五线制,380V/50Hz或220V/60Hz。
