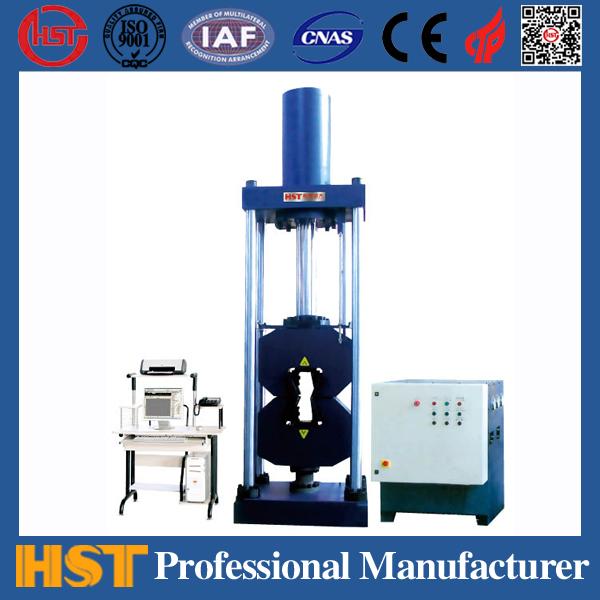

济南恒思盛大仪器有限公司(http://www.hssdyq.com/)是一家专业从事电子万能试验机、液压式万能试验机研发和制造的公司。如图所示产品,为济南恒思盛大仪器有限公司生产的WAW-L微机控制电液伺服拉力试验机(楔形夹具),以下则是我们为您介绍的WAW-L微机控制电液伺服拉力试验机(楔形夹具)的详细相关情况。如果您对此产品感兴趣,欢迎您来电咨询我们,电话:15966313580。
一、产品概述
WAW-L微机控制电液伺服万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,增加简单的附件和装置,还能对木材、水泥、混凝土、橡胶及其制品进行试验。
主机采用油缸下置式结构,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下方下横梁和工作台之间,通过下横梁的移动调整试验空间,下横梁升降采用电机经减速器、链传动机构、丝杠副传动。
WAW-L微机控制电液伺服拉力试验机(楔形夹具)测控系统采用微机控制电液伺服系统,传感器测力,微机屏幕显示试验力、变形、位移和试验力-时间、试验力-变形、试验力-位移、变形-时间、位移-时间 、应力-应变、应力-时间八种试验曲线,能够实现等速试验力、等速变形、等速位移、负荷保持、位移保持多种控制方式,能够按照GB/T228-2002自动计算各种数值,并且能够打印试验报告,用户也可以自己编辑试验报告的格式。

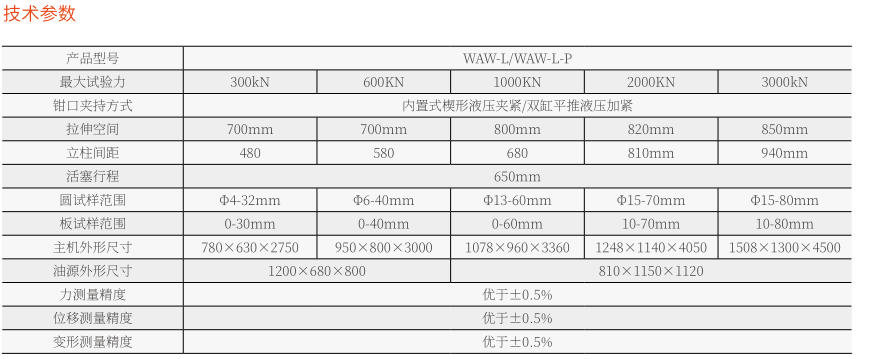

二、主要技术指标
序号
|
技术指标
|
WAW-600L
|
WAW-1000L
|
WAW-2000L
|
1
|
试验机级别
|
1级
|
||
2
|
试验力(kN)
|
600
|
1000
|
2000
|
3
|
试验力测量范围(kN)
|
12~600
|
10~1000
|
20~2000
|
4
|
试验力示值精度
|
示值的±1%以内
|
||
5
|
位移测量分辨力(mm)
|
0.005
|
||
6
|
位移测量精度
|
示值的±1%以内
|
||
7
|
变形测量分辨力(mm)
|
0.001
|
||
8
|
活塞行程(mm)
|
580
|
680
|
780
|
9
|
拉伸钳口间距(mm)(包括活塞行程)
|
600
|
700
|
800
|
10
|
变形测量精度
|
示值的±1%以内
|
||
11
|
超载保护
|
超过满量程的5%
|
||
12
|
夹持方式
|
液压楔型夹紧
|
||
13
|
圆试样夹持范围(mm)
|
φ13-φ40
|
φ13-φ60
|
φ15-φ70
|
14
|
扁试样夹持范围(mm)
|
0-30
|
0-40
|
0-50
|
15
|
立柱数(件)
|
4
|
||
16
|
主机外形尺寸(mm)
|
800×650×2990
|
1000×750×3580
|
1250×900×4000
|
17
|
总功率(kW)
|
6
|
6.5
|
7
|
18
|
主机重量(㎏)
|
约3500
|
约6000
|
约9000
|
备注:以上参数仅供参考,请以实际设备为主!
