冲击试验机的工作过程

冲击试验机主要应用在舰船船体以及其机电设备的抗冲击性能的检验上,是目前使用比较广泛的一类冲击试验机。摆锤是冲击试验机的核心工作部分,决定了试验机工作的可靠性以及有效性。理想中最合理的摆锤结构是当冲击发生时,摆锤转动中心转轴不产生额外的作用力。此时转轴磨损达到最小,冲击能量损失也最小。目前我国使用的冲击试验机大多为仿制国外年代久远的试验机,缺少优化。为提高其工作可靠性与使用寿命,对其进行优化设计,尽量减少转动中心转轴所受额外作用力便显得尤为重要。
1、冲击试验机的工作过程
冲击试验机是模拟水下爆炸产生的冲击力对船体造成损害的一类试验机。由于爆炸在大多数情况下不是直接作用于船体及设备上,因此,便产生了砧台这一用于传递冲击力的构件。
冲击试验机的工作过程
冲击试验机的工作过程

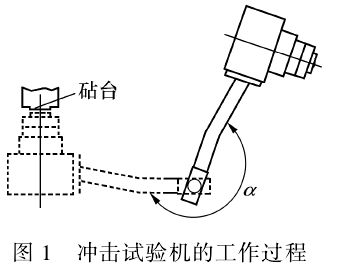

冲击试验机的工作过程如图1所示。
将摆锤提升至一定仰角,然后释放;摆锤自由摆动,最后与砧台发生碰撞;碰撞后,砧台
将冲击力传递给安装在其上的试件,通过检查试件的损坏情况,达到检验试件抗冲击性能的目的。
