NDS数显式全自动材料扭转试验机
产品名称:

NDS数显式全自动材料扭转试验机

产品分类: 材料扭转试验机系列
产品概述:NDS系列数显式扭转试验机本试验机是根据GB T2611-2007《试验机通用技术要求》和GB T10128-1998 《金属室温扭转试验方法》标准制造。适用标准:国标、ASTM、等国内外标准。

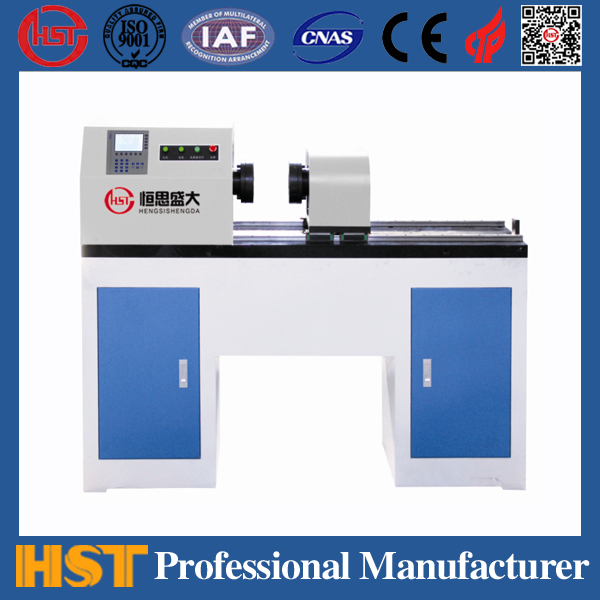

如图所示产品,为济南恒思盛大仪器有限公司生产的NDS数显式全自动材料扭转试验机,以下则是我们为您介绍的NDS数显式全自动材料扭转试验机的详细相关情况。如果您对此产品感兴趣,欢迎您来电咨询我们,电话:0531-81901322。



一、产品性能特点

NDS系列数显式扭转试验机本试验机是根据GB/T2611-2007《试验机通用技术要求》和GB/T10128-1998 《金属室温扭转试验方法》标准制造。适用标准:国标、ASTM、等国内外标准。本机外形美观、操作方便、性能稳定可靠。

本公司生产的微机控制扭转试验机结合国外先进控制技术、精美的外观设计。采用台湾ABBA公司高精度超宽直线导轨和超厚主机钢板构成高强度主机,应用台湾东元交流伺服电机做为输出动力源传递给高效摆线针轮减速系统从而实现了高性能的扭矩和扭转角度的输出和控制。

控制系统采用全新HST-600全数字采集系统及高精度扭矩传感器构成测量系统。可实现自动求取扭矩、抗扭强度等数据和指标。本机无污染、噪音低,效率高,具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的扭转性能指标的测试,完全符合国家相关标准的要求。

该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。



二、 主要技术指标

产品名称
NDS数显式全自动材料扭转试验机
产品型号
NDS-500
NDS-1000
NDS-2000
NDS-3000
NDS-5000
试验力N/m
500
1000
2000
3000
5000
试验机级别
1级
试验力测量范围
2%-100%FS
扭矩力值相对误差
≤示值的±1%
力分辨率
1/50000
扭转角度测量装置
光电编码器
扭转角度示值相对误差
≤示值的±1%
扭转角度分辨率(°)
0.05-999.9°/min无级调速
扭转速度相对误差
≤示值的±1%
控制方式
速度控制
数据采集出来方式
单片机自动采集处理数据、打印
安全保护装置
机械限位保护和软件过载保护
两夹头件间距(mm)
300
550
600
650
试验机外罩
全喷塑处理
主机外形尺寸(mm)
1200x390x1169
1420x390x1169
1470x390x1200
1924x690x1512
主机电源
0.5kW/AC220V±10%
1kW/AC220V±10%
1.5kW/AC220V±10%
5kW/AC220V±10%
主机重量(Kg)
340
580
860
2150

三、 试验机主机配置

l  高精度角度编码器一只

l  高强度扭转试验机主机一台(台式结构,整机喷塑处理)

l  高精度交流伺服调速系统及交流流伺服调速电机各一套

l  台湾ABBA精密直线导轨两套

l  高效针线摆轮减速机一套

l  1000N/m高精度扭矩传感器一支

l  试验机专用扭转辅具一套

l  HST-N600扭转试验机专用试验测控显示系统一套

四、功能介绍

1、自动停机:试样破坏后,移动横梁自动停止移动

2、显示方式:试验过程动态实时显示扭矩力、扭转角量、扭转速度速度、峰值、试验状态等实时在同一液晶屏幕上显示

3、限位保护:具有程控和机械两级限位保护功能

4、过载保护:当负荷超过额定值的3~5%时设备自动停止工作。

备注:以上参数仅供参考,详细参数请以真实设备为主!
